Назначение

Ультразвуковой дефектоскоп-томограф А1220 МОНОЛИТ ПРОФИ - это низкочастотный дефектоскоп-толщиномер железобетона, камня, пластмасс. 24-элементное антенное устройство с подпружиненными элементами обеспечивает измерения с сухим контактом.
Ультразвуковой дефектоскоп А1220 предназначен для поиска инородных включений, пустот и трещин внутри изделий и конструкций из железобетона, камня, пластмасс и подобных им материалов при одностороннем доступе к объекту контроля согласно ГОСТ 17624.
Дефектоскоп можно использовать для измерений толщины изделий, для исследования внутренней структуры вышеперечисленных материалов и оценки их прочности сквозным прозвучиванием.

Функциональные возможности

• Эхо-импульсный и теневой методы контроля;
• Сухой акустический контакт с поверхностью материала;
• Одномерное и двухмерное представление эхо-сигналов на встроенном экране;
• Выделение слабых сигналов из шумов;
• Режим автоматического и ручного определения координат дефекта или толщины изделия;
• Настройка параметров с помощью меню;
• Запись результатов контроля в память прибора;
• Передача данных на внешний компьютер по инфракрасному каналу связи;
• Трёхмерное представление внутренней структуры материала на экране внешнего персонального компьютера;
• Подсветка экрана, батарейное питание.

Конструкция прибора

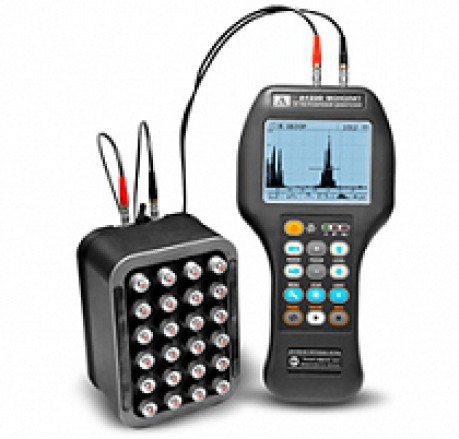

Дефектоскоп А1220 состоит из электронного блока с экраном и клавиатурой и 24-элементного (6х4) матричного антенного устройства (АУ).
Конструкция элементов АУ прибора обеспечивает проведение контроля без контактной жидкости, т.е. с сухим точечным контактом.
Элементы АУ подпружинены и дают возможность измерений на криволинейных и шероховатых поверхностях.
Для сквозного прозвучивания используются дополнительные ультразвуковые преобразователи продольных и поперечных ультразвуковых волн.
Работа А1220 основана на излучении в исследуемый объект ультразвуковых импульсов, приёме сигналов, отражённых от внутренних дефектов и противоположной поверхности объекта, и представлении эхо-сигналов на экране в виде А-развертки и двумерного изображения сечения материала.

Комплект поставки

• блок электронный
• антенное устройство
• четыре аккумулятора
• сумка
• транспортный чемодан
• кабель
• зарядное устройство
• программа переноса данных на ПК
• ИК адаптер
• эксплуатационная документация.

Технические характеристики
