Ультразвуковой прибор ПУЛЬСАР-2.2 (версия ДБС)

Назначение:

Определение прочности бетона, кирпича методом сквозного и поверхностного прозвучивания, а также модуля упругости и плотности согласно ГОСТ 17624, 24332.

Преимущества:

Оперативная оценка качества буронабивных свай
Получение двух и трехкоординатных акустических и энергетических моделей свай
Визуализация принимаемых А-сигналов с режимом осциллографа
Автоматическая стабилизация положения метки первого вступления
Водостойкие преобразователи УЗК с разъемами фирмы FISCHER
Специализированный прибор "ПУЛЬСАР" с разъемами фирмы LEMO (опция)
Инкрементные датчики положения преобразователей в каналах (энкодеры)
Завершенность и компактность системы контроля
Все функции прибора ПУЛЬСАР-1.2
Кабельные барабаны с вращающимся скользящим контактом, исключающие необходимость предварительной размотки кабеля

Специализированная сервисная компьютерная программа:

Считывание из памяти прибора результатов измерений (А-сигналов, времени и скорости УЗК, положения преобразователей и др. сведений об объекте)
Построение пространственной прочностной модели сваи с выделением дефектных зон по радиальным и сегментным сечениям
Построение энергетической модели сваи
Формирование отчета об испытании сваи
Экспорт считанного массива в Excel, текстовый формат и другие приложения

Технические характеристики

Диапазон измерения высоты контролируемого сечения, м 0...100
Дискретность измерения высоты, мм 1
Длины кабелей в барабанах, м 50 / 75 / 100
Рабочая частоты ультразвука, кГц 35
Диапазон измерения времени, мкс 10...3000
Разрешающая способность, мкс 0,05
Пределы погрешностт измерения времени t, мкс ±(0,01t + 0,1)
Диапазон / шаг регулировки усиления, дБ 80 / 6
Количество протоколов измерений до 100 тыс.
Объем памяти, Гб до 8
Дисплей LCD, разрешения 320х240
Габаритные размеры преобразователя П112-0.03-И5, мм Ø31x100
Масса базового комплекта, кг 14

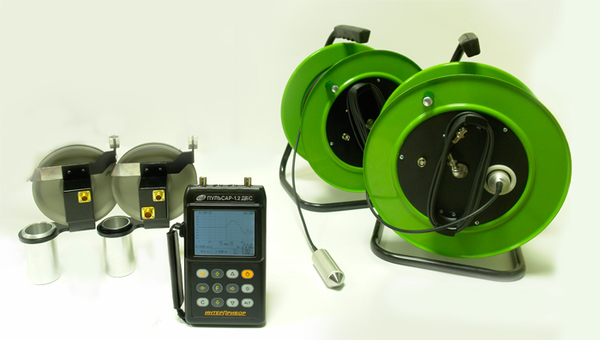

Состав базового комплекта:
Прибор ПУЛЬСАР-1.2
Преобразователи П112-0.03-И5 - 2 шт.
Контрольный образец радиальный
Контрольный образец - призма
Барабан кабельный 50м - 2 шт.
Датчики положения - 2 шт.
Датчик поверхностного прозвучивания
Преобразователи П111-0.06Н2
Аккумуляторы, зарядное устройство
Сервисные программы на CD для стандартного и свайного применения, кабель USB
Кейс
Руководство по эксплуатации
Свидетельство о Госповерке прибора ПУЛЬСАР-1.2
