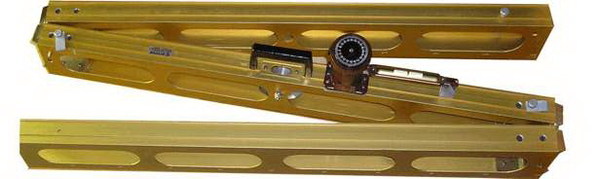

Рейка РДУ-Кондор

Складная рейка для измерения ровности и колейности

Назначение

Измерения ровности и колейности(при помощи, клинового промерника , приспособления Кондор-К) покрытий и оснований автомобильных дорог и аэродромов по ГОСТ 30412-96 п.4 ,ОДН 218.0.006-2002, ГОСТ Р50597-93
Определения продольных и поперечных уклонов, ширины полос проезжей части дорог и аэродромных покрытий в соответствии с требованиями СниП 2.05.02-85 ;СниП 32-03-96;
Определения линейных параметров конструктивных элементов дороги, толщины слоев дорожной одежды.
Определения крутизны заложения откосов, насыпей и выемок при строительстве, ремонте и приемке в эксплуатацию автодорог и аэродромов по СНиП 32-03-96

Рейка РДУ КОНДОР 3-х метровая складная;
Рейка РДУ КОНДОР-Н 3-х метровая стандартная (неразрезная);
Рейка РДУ КОНДОР-Э 3-х метровая складная со съемным электронным лазерным угломерным устройством
Рейка РДУ КОНДОР-НЭ 3-х метровая стандартная со съемным электронным лазерным угломерным устройством

Внесена в Государственный реестр средств измерения №20576-00

Технические характеристики

Показатель	Ед. изм.	Диапазон	Допуск на параметр
Измерение просветов под рейкой	мм	0,5-15	0,5
Измерение толщины слоев	cм	0-15	0,5
Измерение линейных параметров	мм	0-3000	5
Измерение уклонов	промиле	0-100	2
Измерение откосов	H/L	1:1 ,1:1,5 ,1:2, 1:3
Габаритные размеры рейки : длина ширина высота	мм мм мм	3000 50 110	±2 ±2 -
Габаритные размеры промерника: ширина основания максимальная высота угол между гранями	мм мм град	50,5 15,0 5·45'
Масса рейки в сборе	кг	8,5
