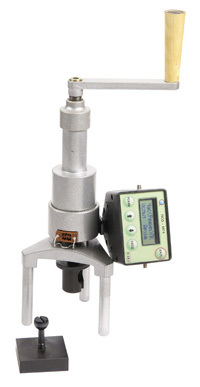

Измерители адгезии
ПСО-ХМГ4С, ПСО-ХМГ4А, ПСО-ХМГ4АД,ПСО-ХМГ4К

(где Х – диапазон нагрузок, кН)

Утвержден тип средства измерения
Внесен в Госреестр РФ под №32173-11
Внесен в Госреестры Казахстана, Украины, Беларуси


Приборы ПСО-ХМГ4С, ПСО-ХМГ4А, ПСО-ХМГ4АД предназначены для контроля прочности сцепления керамической плитки, фактурных покрытий, штукатурки, защитных, лакокрасочных покрытий с основанием методом нормального отрыва стальных дисков (пластин) по ГОСТ 28089, 28574 и др., а также для определения усилия вырыва анкерных болтов и тарельчатых дюбелей.

Область применения приборов – определение прочности сцепления облицовочных и защитных покрытий с основанием и усилия вырыва крепежных элементов на объектах строительства, предприятиях стройиндустрии, при обследовании и реконструкции зданий и сооружений.

Отличительной особенностью приборов является электронный силоизмеритель, обеспечивающий индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также индикацию скорости нагружения в процессе испытаний.
С целью повышения точности и удобства эксплуатации в приборах предусмотрена возможность выбора размеров приклеиваемых стальных дисков (пластин) с клавиатуры приборов, при этом обеспечивается автоматическое вычисление прочности сцепления по результатам нагружения (отрыва стального диска).

Приборы ПСО-ХМГ4К предназначены для испытания прочности сцепления кирпича, природных и искусственных камней в кладке стен зданий методом нормального отрыва по ГОСТ 24992-81. Испытания могут проводиться в построечных условиях или на специальных образцах, изготовленных в лабораторных условиях.

Достоинства

  • лектронный силоизмеритель
  • Индикация скорости нагружения
  • Выбор типоразмеров пластин
  • Память 100 результатов измерений
  • Погрешность ± 2%
  • Приборы ПСО-ХМГ4К предназначены для испытания прочности сцепления кирпича, природных и искусственных камней в кладке стен зданий методом нормального отрыва по ГОСТ 24992-81


Технические характеристики

Наименование характеристик ПСО-МГ4С ПСО-МГ4А ПСО-МГ4АД ПСО-МГ4К

Назначение Испытание адгезии защитных, облицовочных и др. покрытий с основанием методом нормального отрыва в соответствии с требованиями стандартов на метод. Испытание анкерных креплений фасадных систем по СТО 44416204-010-2010 ФГУ «ФЦС», химических и др анкеров. Испытание анкерных креплений фасадных систем по СТО 44416204- 010-2010 ФГУ «ФЦС», химических и др анкеров с измерением перемещения анкера и построением зависимости «Нагрузка-перемещение» Испытание прочности сцепления в каменной кладке по ГОСТ 24992
Может применяться для испытания анкерных креплений при комплектовании спецзахватами Может применяться для испытания адгезии защитных, облицовочных и др. покрытий с основанием при комплектовании вилочным захватом и дисками (пластинами)
Диапазон измерений силы, кН 0,05...1
0,1...2,5
0,2...5
0,4...10		 0,2...5
0,4...10
0,8...20
1,2...30
2,0...50
4,0...100		 0,8...20
1,2...30
2,0...50
Пределы допускаемой относительной погрешности измерения силы, % ±2
Максимальный ход штока рабочего цилиндра, мм 12
Диапазон измерений датчика перемещения, мм –  0...12 –
Пределы допускаемой абсолютной погрешности датчика перемещения, мм – ± 0,1 –
Диапазон индикации скорости нагружения от 30 до 80 Н/с от 1 до 25 Н/с от 0,004 до 0,008 МПа/с
Объем памяти архива, значений 99 для каждого из видов испытаний
Питание, В 6...9,5 (элемент типа «Корунд», 6LR61)
Потребляемый ток, мА 10
Рабочие условия измерений, температура °С от минус 10 до 40
Габаритные размеры, мм, (ДxШxВ) 170x105x400 170x105x400 (НПИ 5 и 10 кН)
265x170x500 (НПИ 20, 30 и 50 кН)
270x240x580 (НПИ 100 кН)		 345x190x520 (НПИ 20кН)
480x200x530 (НПИ 30 и 50 кН)
Масса, кг, не более 2,4 2,6 (НПИ 5 и 10 кН)
3,9 (НПИ 20, 30 и 50 кН)
11,4 (НПИ 100 кН)		 8,5 (НПИ 20кН)
15,3 (НПИ 30 и 50 кН)





Комплект поставки

Силовозбудитель с электронным блоком, упаковочный кейс, CD с программным обеспечением, кабель связи с ПК, руководство по эксплуатации.

Дополнительно: -для ПСО-МГ4С: вилочный захват, стальной диск (пластина); -для ПСО-МГ4А и ПСО-МГ4АД: вилочный захват для вырыва анкерных устройств; -для ПСО-МГ4КЛ: траверса стросовым захватом.

По спецзаказу: силовая рамка и эталонные динамометры типа ДМР-МГ4 для поверки (калибровки) приборов.

Гарантия 18 месяцев. Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
